Бортовые аэронавигационные огни №1

Всем привет!
Предлагаю Вашему вниманию бортовые аэронавигационные огни (БАНО) для радиоуправляемой модели летательного аппарата, в данной вариации для самолета:

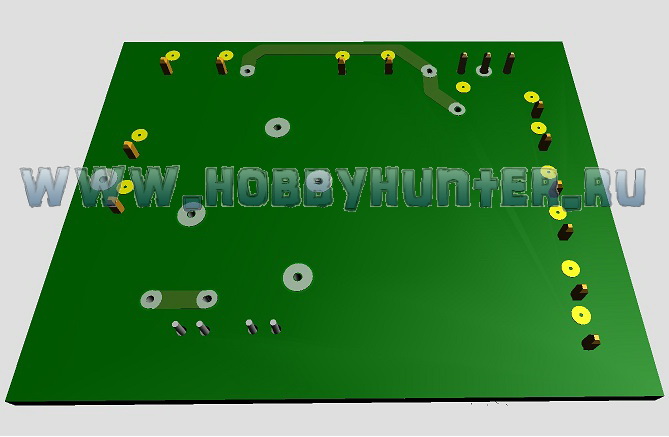

Рис. 1. ЗD модель платы БАНО самолета.

Рис. 2. 3D модель платы БАНО.

Питание данного устройства рассчитано на 3S Li-po аккумулятор (11.1В). В устройстве имеется 5 каналов для подсветки:
Канал №1: J2, J3 - для сверхярких светодиодов.
Канал №2: J4, J5 - для сверхярких светодиодов.
Канал №3: J6, J7 - для сверхярких светодиодов.
Канал №4: J8, J9 - коммутация Uвх до 500 мА
Канал №5: J8, J9 - коммутация Uвх до 500 мА

Каналы 1,2 и 3 рассчитаны на ПОСЛЕДОВАТЕЛЬНОЕ подключение до 3-х сверхярких светодиодов (на каждом из каналов) с током 350мА. Каналы 4 и 5 рассчитаны на коммутацию напряжения питания с максимальной нагрузкой до 500мА на каждый канал.

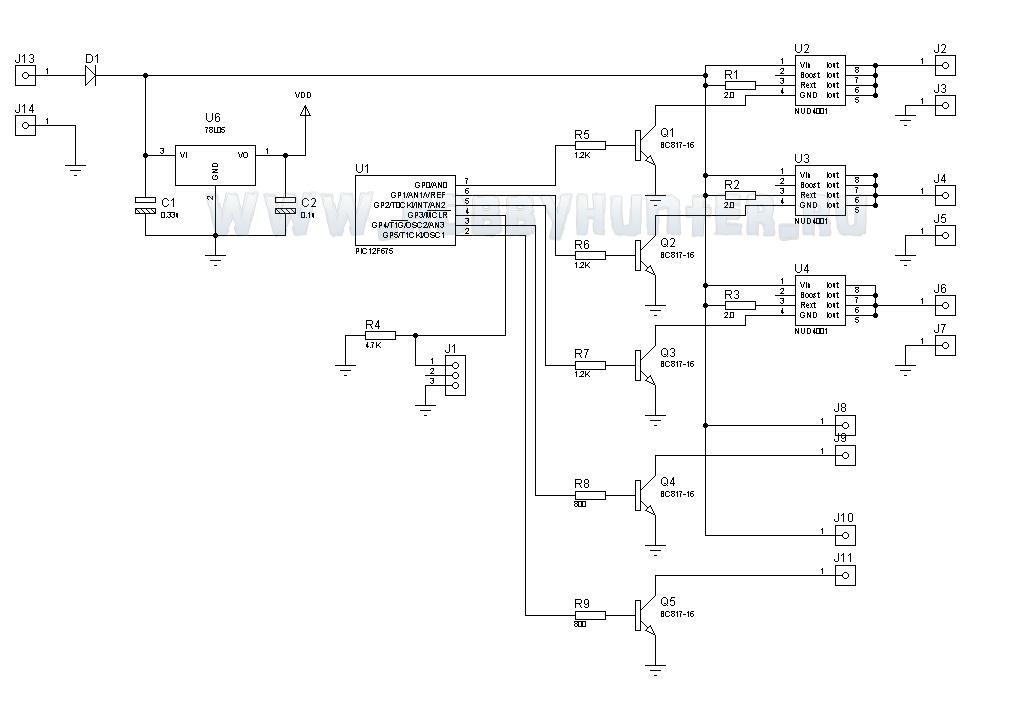

Рис. 3. Принципиальная электрическая схема БАНО.

Продолжение следует...

Автор статьи: Павел Миронов
